Серия · CR / CRF

CR20

Номинальная подача 20 м³/ч, рабочий диапазон 10 – 28 м³/ч, максимальное давление 23 бар, двигатели 1,1 – 18,5 кВт.

КПД до 69 % фланец DN50 DN DN50

Лист каталога Все серии

20м³/ч

Номинальная подача

23бар

Максимальное давление

69%

Максимальный КПД

1,1 – 18,5кВт

Мощность двигателей

01 — КРИВЫЕ

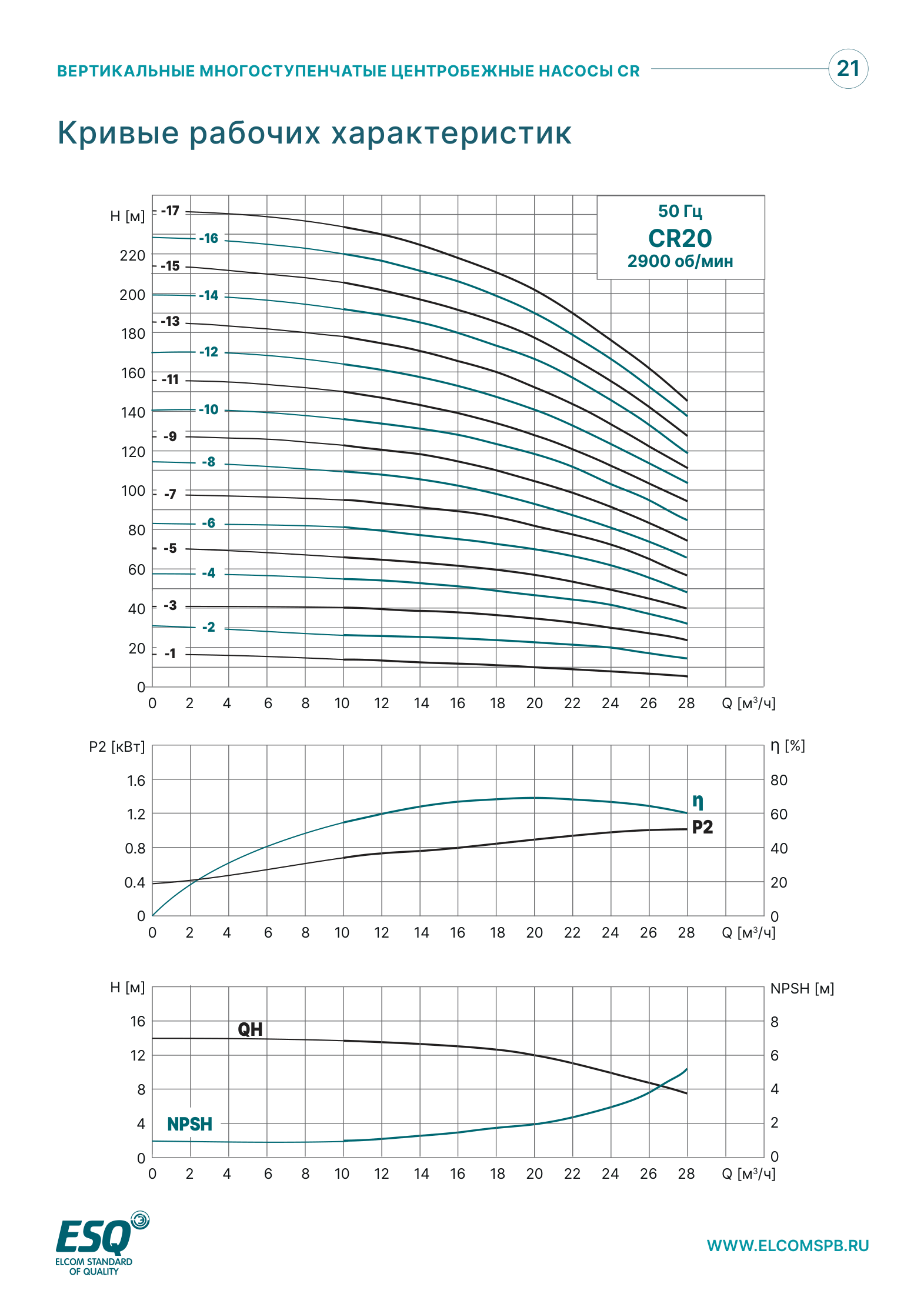

Рабочие характеристики CR20

Кривые Q–H, мощности, КПД и NPSH при 2900 об/мин на воде 20 °C.

Кривые рабочих характеристик CR20 — Кривые рабочих характеристик серии CR20.

02 — ГАБАРИТЫ И ТАБЛИЦЫ

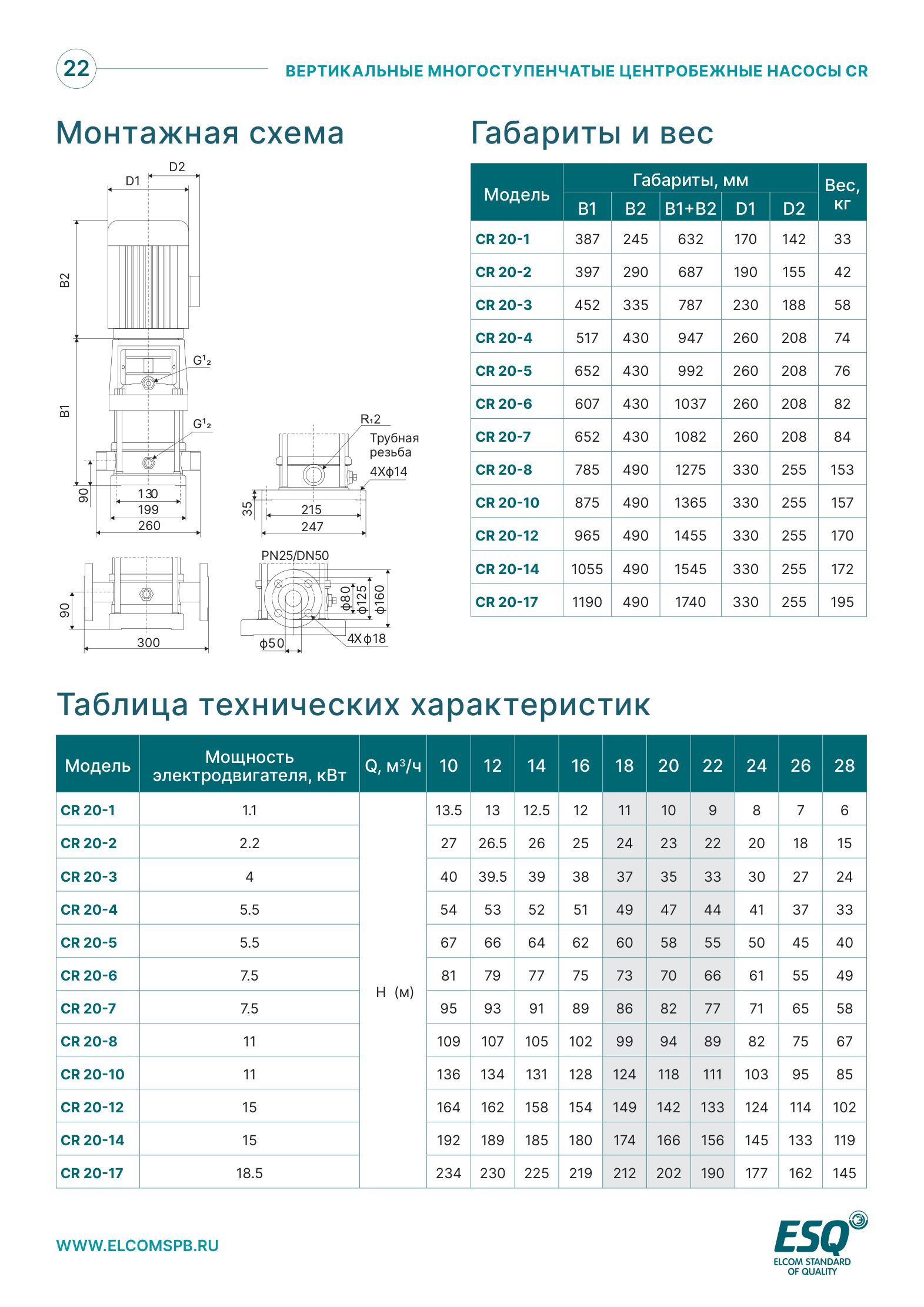

Размеры, вес и характеристики моделей

Лист каталога: габаритно-присоединительные размеры, таблица «Габариты и вес» и таблица технических характеристик (напор при нескольких подачах для каждой модели).

Габариты и таблица характеристик CR20 — Серия CR20: габариты, вес и таблица технических характеристик.

Таблицы на листе каталога приведены полностью: десятки моделей с числом ступеней и мощностью двигателя. Для подбора конкретной модели удобнее открыть страницу 22 каталога.
